大家好今天来介绍螺栓的图示(m8*65螺栓)的问题，以下是万千紧固件小编对此问题的归纳整理，来看看吧。

急求：螺丝的工程三视图画法！

三视图用两个就能表达，一个表达直径，一个表达长度，不过在表达外螺纹，牙顶园要一个整园是粗实线，牙根园要三分之一的细实线表达，还有就是，长度，表达。画图时，尽量选用1:1的比例。这样既便于直接估量组合体的大小，也便于画图。按选定的比例，根据组合体长、宽、高预测出三个视图所占的面积，并在视图之间留出标注尺寸的位置和适当的间距，据此选用合适的标准图幅。根据各形体的投影规律，逐个画出形体的三视图。画形体的顺序：一般先实（实形体）后空（挖去的形体）；先大（大形体）后小（小形体）；先画轮廓，后画细节。画每个

hanxiaoping555

2018-02-26TA获得超过1.1万个赞

参看附图：这是标准的螺栓连接图，包含了螺栓的主视图、俯视图，也有螺孔（也就是螺母）的主视图和俯视图。你说的螺纹间距，叫螺距，对于常用的粗牙螺纹来说，是不不标注螺距的，只有细牙螺纹才

三视图画法

工程制图和三视图画法

31个问题2,182,879人浏览

M860螺栓是什么意思

一，M8-60螺栓意思：是公称直径为8mm螺杆长度为60mm;L表示螺栓的长度,D表示公称直径。二，名词解释：螺栓：由头部和螺杆（带有外螺纹的圆柱体）两部分组成的一类紧固件，需与螺母配合，用于紧固连接两个带有通孔的零件。这种连接形式称螺栓连接。如把螺母从螺栓上旋下，又可以使这两个零件分开，故螺栓连接是属于可拆卸连接。其中六角头是最常用的，一般沉头用在要求连接的地方。三，等级含义：依相关标准，螺栓性能等级分3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余个等级，其中8.8

MingyuY

2010-03-10TA获得超过8663个赞

M8-60螺栓意思是公称直径为8mm螺杆长度为60mm;L表示螺栓的长度,D表示公称直径。

螺栓

螺栓HS表示什么意思

77个问题5,274,471人浏览

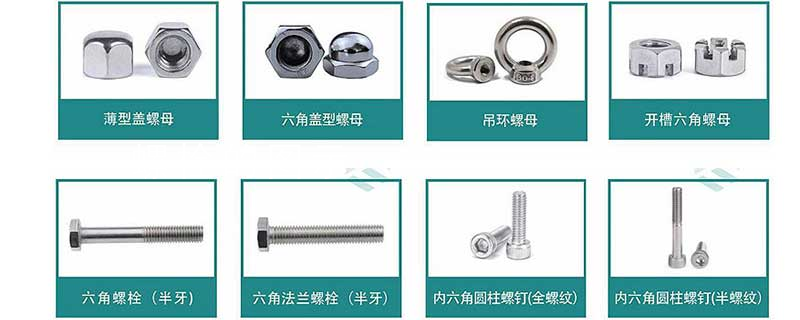

请问螺丝(紧固件)的名称有多少种类最好能附带图片谢谢!

包括三种：螺柱；螺钉；螺栓。1、螺栓：由头部和螺杆两部分组成的一类紧固件，需与螺母配合，用于紧固连接两个带有通孔的零件。这种连接形式称螺栓连接。如把螺母从螺栓上旋下，有可以使这两个零件分开，故螺栓连接是属于可拆卸连接。2、螺柱：没有头部的，仅有两端均外带螺纹的一类紧固件。属于可拆卸连接。主要用于被连接零件之一厚度较大、要求结构紧凑，或因拆卸频繁，不宜采用螺栓连接的场合。3、螺钉：也是由头部和螺杆两部分构成的一类紧固件，机器螺钉主要用于一个紧定螺纹孔的零件，与一个带有通孔的零件之间的紧固连接，不需要螺母配合紧定

勤奋的猴子呀

2019-07-17TA获得超过3685个赞

螺丝，也有人叫它螺钉螺丝钉、螺杆螺丝杆。其实螺丝是通称，而螺丝钉、螺丝杆都是互有区别的。螺丝钉一般叫木螺丝；是前端有尖头的那种，螺距较大，一般用于紧固木制件、塑料件。螺丝杆是机螺丝机械螺丝，

Steven_Tianjin高粉答主

2015-10-21关注我不会让你失望

请问螺丝(紧固件)的名称种类:螺丝，也有人叫它“螺钉”[Screw] （螺丝钉）、“螺杆”（螺丝杆）。其实螺丝是通称，而螺丝钉、螺丝杆都是互有区别的。螺丝钉一般叫木螺丝；是前端有尖头的那种，螺距较大，一般用于紧固木制件、塑料件。螺丝杆是机螺丝（机械螺丝），是前端平头的那种，螺距较小，均匀，一般用于紧固金属、机器部件。常用类别:a. Slotted

硕哥家常菜

2014-11-17超过18用户采纳过TA的回答

紧固两个或两个以上零件（或构件）紧固连接成为一件整体时所采用的一类机械零件的总称。通常分为以下13类！1.螺栓：由头部和螺杆（带有外螺纹的圆柱体）两部分组成的一类紧固件，需与螺母配合，用于紧固连接两个带有通孔的零件。这种连接形式称螺栓连接。如把螺母从螺栓上旋下，有可以使这两个零件分开，故螺栓连接是属于可拆卸连接。2.螺柱：没有头部的，仅有两端均外
